Kazánbefúvó
ventilátor |
|
Enyhén
szennyezett
levegő
szállítására |
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
 |
|
Kapcsolószekrények,
kályhák, kazánok
léghűtésére. |
|
Magas hatásfokú
ventilátorok, kis
méretben.
|
|
Tetszőleges
pozícióban
szerelhető.
Folyamatos üzemre
alkalmas. |
|
Tiszta, vagy kevésbé
szennyezett levegő
szállítására. |
|
EBM, Ziehl Abegg,
illetve egyéb hosszú
élettartamú
motorokkal szerelve. |
|
|
|
|
|
|
|
|
Típus
|
m3/h |
Pa
|
kW
|
dB
|
ford/perc
|
nettó listaár
|
|
|
PRMS
120 MAX |
320 |
290 |
0,080
|
62
|
2310
|
24900
|
|
|
PRMS
120 K |
320 |
290 |
0,080
|
61
|
2310
|
27000
|
|
|
PRMS
140 B |
370 |
340 |
0,11
|
71
|
1400
|
32000
|
|
|
PRMS
160 B |
610 |
500 |
0,278
|
62
|
2740
|
54400
|
|
| | |
 |
ventilátorok paraméterei |
PDF formátumban |
|
 |

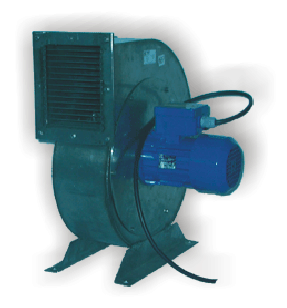

Dobventilátor közvetlen lapátmeghajtással | |
Kapcsolószekrények hűtésére,
kazánok levegő utánpótlására. | |
Porfestett acéllemez,
acél lapátok. | |
0 és + 40 C közötti használatra | |
Folyamatos üzemre ajánlott. | |
A beszívó nyílás védőráccsal van ellátva. |
|
Megrendelhető 230V-os vagy
400V-os motorral. | | |
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
PRMS-180 ventilátor |
1350 |
1086 |
0,55 |
71 |
2800 |
99900 |
|
| |
|
ventilátorok paraméterei |
PDF formátumban |
| |

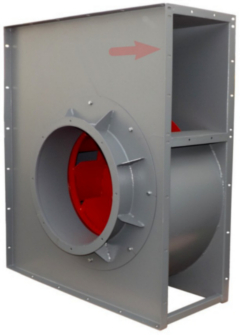

PFPK közvetlen lapátmeghajtású centrifugális ventilátorok. | |
Folyamatos üzemre tervezett nagy hatásfokú
ventilátor. | |
Poros, füstös, párás, olajköddel
szennyezett levegő szállítására is. | |
Ipari felhasználásra, tiszta, vagy
szennyezett közeg szállítására. | |
Klimatizációs, szellőztető vagy fűtési
rendszerekhez is. | |
Szállított közeg max. átfolyó
hőmérséklet: + 60 C hőmérsékletig. | |
(Magas hőtűrésű ventilátorok 120C motorral
egyedi gyártásban.) | |
A négyzetes ház kialakítás miatt a
ventilátor a kívánt pozícióba | |
elforgatható, könnyen telepíthető. | |
Egy vagy háromfázisú, szabályozható IP 55
védettségű motorok. | |
Időálló, robusztus konstrukció. | |
Speciálisan felületkezelt acél ház,
acél lapátozás. |
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
PFPK-160/4 1F |
1150 |
250 |
0,12 |
58 |
1400 |
161000 |
|
PFPK-160/4 3F |
1150 |
250 |
0,12 |
58 |
1400 |
161000 | |
PFPK-200/4 1F |
1540 |
300 |
0,18 |
59 |
1400 |
178000 |
|
PFPK-200/4 3F |
1540 |
300 |
0,18 |
59 |
1400 |
178000 | |
PFPK-250/4 1F |
2160 |
325 |
0,25 |
60 |
1400 |
192000 |
|
PFPK-250/4 3F |
2160 |
325 |
0,25 |
60 |
1400 |
192000 | |
PFPK-315/4 1F |
3200 |
450 |
0,37 |
66 |
1400 |
221000 |
|
PFPK-315/4 3F |
3200 |
450 |
0,37 |
66 |
1400 |
221000 | |
PFPK-315/4D 1F |
3780 |
600 |
0,55 |
67 |
1400 |
246000 |
|
PFPK-315/4D 3F |
3780 |
600 |
0,55 |
67 |
1400 |
246000 | |
PFPK-355/4 1F |
5800 |
630 |
0,75 |
68 |
1400 |
325000 |
|
PFPK-355/4 3F |
5800 |
630 |
0,75 |
68 |
1400 |
325000 | |
PFPK-400/4 1F |
7100 |
750 |
1,1 |
71 |
1400 |
398000 |
|
PFPK-400/4 3F |
7100 |
750 |
1,1 |
71 |
1400 |
398000 | |
PFPK-450/4 1F |
9000 |
900 |
1,5 |
76 |
1400 |
425000 |
|
PFPK-450/4 3F |
9000 |
900 |
1,5 |
76 |
1400 |
425000 | |
PFPK-500/4 3F |
13000 |
1200 |
2,2 |
80 |
1400 |
493000 |
|
PFPK-500/4D 3F |
14800 |
1260 |
3 |
80 |
1400 |
527000 | |
PFPK-560/4 3F |
17400 |
1445 |
4 |
81 |
1400 |
679000 |
|
PFPK-560/4D 3F |
21700 |
1620 |
5,5 |
82 |
1400 |
773000 | |
PFPK-500/6 3F |
8100 |
470 |
0,75 |
71 |
900 |
470000 |
|
PFPK-160/2 1F |
1100 |
520 |
0,18 |
60 |
2800 |
158000 | |
PFPK-160/2 3F |
1100 |
520 |
0,18 |
60 |
2800 |
158000 |
|
PFPK-160/2D 1F |
1800 |
640 |
0,25 |
68 |
2800 |
169000 | |
PFPK-160/2D 3F |
1800 |
640 |
0,25 |
68 |
2800 |
169000 |
|
PFPK-180/2 1F |
2200 |
1000 |
0,55 |
75 |
2800 |
188000 | |
PFPK-180/2 3F |
2200 |
1000 |
0,55 |
75 |
2800 |
188000 |
|
PFPK-200/2 1F |
2700 |
1200 |
1,1 |
79 |
2800 |
216000 | |
PFPK-200/2 3F |
2700 |
1200 |
1,1 |
79 |
2800 |
216000 |
|
PFPK-250/2 1F |
3900 |
1300 |
1,5 |
80 |
2800 |
248000 | |
PFPK-250/2 3F |
3900 |
1300 |
1,5 |
80 |
2800 |
248000 |
|
PFPK-315/2 3F |
5900 |
1820 |
2,2 |
82 |
2800 |
299000 | |
PFPK-315/2D |
8600 |
2180 |
3 |
84 |
2800 |
387000 |
|
PFPK-355/2 3F |
9630 |
2500 |
4 |
85 |
2800 |
468000 |
| |
PFPK-400/2A 3F |
12500 |
2700 |
5,5 |
90 |
2800 |
497000 |
|
PFPK-400/2 3F |
15120 |
3400 |
7,5 |
92 |
2800 |
513000 | |
PFPK-450/2 3F |
17400 |
3900 |
11 |
95 |
2800 |
688000 |
| |
PFPK-500/2 3F |
22356 |
5020 |
18,5 |
97 |
2800 |
983000 |
| |
PFPK-500/2D 3F |
26100 |
5200 |
22 |
98 |
2800 |
1362000 |
|
PFPK-630/4 3F |
29200 |
1920 |
7,5 |
87 |
1400 |
1123000 |
|
| |  |
ventilátorok paraméterei |
PDF formátumban |
| |

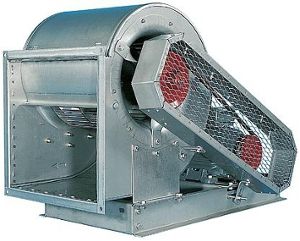

UWDB Ékszíjhajtású radiális dobventilátor | |
Szellőztető rendszerekbe,
légkondicionáló, szárító
rendszerekbe. | |
Gáznemű, (1,2 kg / m³
sűrűségű) anyagok
szállítására. | |
A ventilátorok hosszú
élettartamát a rendkívül
tartós csapágyak | |
és kiváló anyagok
biztosítják. | |
Motorvédelem: IP 54. |
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
UWBD-180 |
2160 |
250 |
0.55 |
79 |
1400 |
299000 |
|
UWBD-225 |
5040 |
410 |
0.75 |
88 |
1400 |
382000 | |
UWBD-280 |
6300 |
330 |
1.10 |
80 |
1000 |
553000 |
|
UWBD-315 |
10080 |
425 |
2.20 |
82 |
1000 |
647000 | |
UWBD-355 |
13680 |
545 |
3.00 |
85 |
1000 |
757000 |
|
UWBD-400 |
20700 |
700 |
5.50 |
88 |
1000 |
842000 | |
UWBD-450 |
28800 |
890 |
7.50 |
90 |
1000 |
973000 |
|
UWBD-500 |
28800 / 43200 |
495/1000 |
7,5 / 15,00 |
94 |
700/1000 |
1435000 |
|
| |
|
 |
|
CF
csőventilátor |
|
Enyhén
szennyezett
levegő
szállítására |
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|
|
CF Műanyagházas
csőventilátor 10-20
cm csőátmérővel |
|
Hosszú élettartamú
Ziehl-Abegg
motorral.
|
|
Névleges
feszültség |
230 V |
|
Frekvencia |
50 Hz |
|
Védettség
|
IP 44 |
|
|
Magas teljesítményű
csőventilátor amely
beszerelhető
közhasználatú |
|
helyiségekbe,
lakóházakba,
garázsokba.
|
|
Tetszőleges
pozícióban
szerelhető. |
|
Tiszta, vagy kevésbé
szennyezett levegő
szállítására. |
|
|
|
|
Típus
|
m3/h
|
kW
|
dB
|
ford/perc
|
nettó listaár
|
|
|
CF 100
ventilátor |
240 |
0,056
|
71
|
2500
|
34000
|
|
|
CF 120
ventilátor |
330 |
0,060
|
69
|
2500
|
36800 |
|
|
CF 150
ventilátor |
830 |
0,150
|
75
|
2510
|
45000 |
|
|
CF 200
ventilátor |
890 |
0,145
|
74
|
2510
|
49000 |
|
| |
|
ventilátorok paraméterei |
PDF formátumban |
| |
WPKO kétsebességű csőventilátor 12,5-31,5 cm csőátmérővel | |
Egyfázisú aszinkron motor. IP
44. | |
Száraz tiszta vagy enyhén
szennyezett levegő szállítására. |
ABS műanyag ház. Motor védettség
IP44. | |
| |
| |
| |
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
WPKO-125 |
440 / 220 |
360 |
00,71 |
67 |
2535 |
54000 |
|
WPKO-150 |
610 / 305 |
430 |
0,1 |
74 |
2350 |
59000 |
|
WPKO-250 |
1200 / 600 |
635 |
0,19 |
76 |
2250 |
79900 |
|
WPKO-305 |
1850 / 925 |
690 |
0,245 |
78 |
2450 |
89000 |
|
| |
|
ventilátorok paraméterei |
PDF formátumban |
| |
csőventilátor 12-25 cm csőátmérővel EC
motorral | |
Egyfázisú EC motor. | |
Acélház, acél vagy műanyag
lapátok. (Anti korróziós
védelem.) | |
Rendkívül megbízható, hosszú élettartamú,
EBM-PAPST motorral. | |
-25°C és +60°C közötti
használatra. | |
Enyhén párás, tiszta vagy kevésbé szennyezett
közeg szállítására. | |
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
WKBO-12 EC ventilátor |
520 |
470 |
0,080 |
67 |
3650 |
99900 |
|
WKBO-15 M EC ventilátor |
680 |
390 |
0,070 |
67 |
2500 |
110000 | |
WKBO-15 D EC ventilátor |
850 |
400 |
0.075 |
66 |
2600 |
118000 |
|
WKBO-20 M EC ventilátor |
1050 |
540 |
0,170 |
71 |
2600 |
125000 | |
WKBO-20 D EC ventilátor |
1530 |
400 |
0,130 |
70 |
2000 |
139000 |
| |
WKBO-25 M EC ventilátor |
1850 |
380 |
0,115 |
63 |
1630 |
148000 |
|
WKBO-25 D EC ventilátor |
2300 |
1000 |
0,420 |
77 |
2650 |
195000 |
|
| |
|
ventilátorok paraméterei |
PDF formátumban |
| |
Dobventilátor közvetlen lapátmeghajtással | |
Kapcsolószekrények hűtésére,
kályhák befúvásához. | |
Porfestett acéllemez,
acéllapátok. | |
130-as verziónál motor a
légáramban. | |
150-es verziónál a motor
külön kamrában helyezkedik
el. | |
IP 50-ig alkalmazható.
Szakaszos üzemre ajánlott. |
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
WBN-130/1 ventilátor |
144 |
200 |
0,06 |
62 |
2200 |
25000 |
|
WBN-130/2 ventilátor |
216 |
300 |
0,085 |
70 |
2200 |
25000 | |
WBN-130/3 ventilátor |
330 |
350 |
0,12 |
72 |
2600 |
26800 |
| |
WBN-130/4 ventilátor |
700 |
260 |
0,14 |
72 |
2650 |
34000 |
|
WBN-150/2 ventilátor |
920 |
420 |
0,24 |
73 |
2800 |
49000 |
|
WBN-150/3 ventilátor |
1150 |
530 |
0,46 |
74 |
2800 |
69900 |
| |
WBN-150/4 ventilátor |
900 |
375 |
0,18 |
72 |
2600 |
48000 |
|
WPN-130 ventilátor |
144 |
200 |
0,043 |
62 |
2200 |
25000 |
|
| |
|
ventilátorok paraméterei |
PDF formátumban |
| |
Ventilátor 16-40 cm csőátmérővel
szabályozható | |
Időálló acéllemez ház,
dobrotorral.
| |
Háromfázisú vagy egyfázisú
motorral rendelhető. IP55 | |
A szabályzás egyfázisúnál
feszültség, vagy ford szám.
szabályzóval. | |
A három fázisú frekvencia
szabályzással szabályozható. | |
Mostoha körülmények között is használható. | |
-25°C és +60°C közötti használatra
javasolt. | |
Folyamatos üzemre alkalmas, elsősorban
tiszta, vagy enyhén szennyezett | |
levegő szállítására alkalmas. | |
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
WBS-16 A ventilátor |
800 |
200 |
0,12 |
65 |
1400 |
134000 |
|
WBS-16 A 1F ventilátor |
800 |
200 |
0,12 |
65 |
1400 |
134000 | |
WBS-16 B ventilátor |
1450 |
675 |
0,75 |
70 |
2800 |
154000 |
|
WBS-16 B 1F ventilátor |
1450 |
675 |
0,75 |
70 |
2800 |
154000 | |
WBS-16 C ventilátor |
1440 |
205 |
0,25 |
60 |
1400 |
148000 |
|
WBS-16 C 1F ventilátor |
1440 |
205 |
0,25 |
60 |
1400 |
148000 | |
WBS-16 D ventilátor |
2180 |
1000 |
1,5 |
70 |
2800 |
169900 |
| |
WBS-16 D 1F ventilátor |
2180 |
1000 |
1,5 |
70 |
2800 |
169900 | |
WBS-20 ventilátor |
1930 |
380 |
0,37 |
69 |
1400 |
157000 |
| |
WBS-20 1F ventilátor |
1930 |
380 |
0,37 |
69 |
1400 |
157000 | |
WBS-25 B ventilátor |
3180 |
480 |
0,75 |
68 |
1400 |
178000 |
|
WBS-25 B 1F ventilátor |
3180 |
480 |
0,75 |
68 |
1400 |
178000 | |
WBS-31 A ventilátor |
3460 |
320 |
0,75 |
62 |
900 |
235000 |
|
WBS-31 B ventilátor |
5400 |
710 |
2,2 |
70 |
1400 |
283000 | |
WBS-35 A ventilátor |
7200 |
530 |
2,2 |
66 |
900 |
355000 |
|
WBS-35 B ventilátor |
11500 |
1115 |
7,5 |
71 |
1400 |
452000 | |
WBS-40 A ventilátor |
18720 |
1030 |
5,5 |
64 |
900 |
549000 | |
WBS-40 B ventilátor |
28080 |
2300 |
18,5 |
89 |
1400 |
796000 |
|
| |
|
ventilátorok paraméterei |
PDF formátumban |
| |
|
Ventilátor 18-45 cm
csőátmérővel | |
Ritka
lapátozással
készült
radiális
ventilátor | |
Háromfázisú
vagy
egyfázisú
fordulatszám
szabályozható
motorral. | |
A szabályzás
egyfázisúnál
feszültség
alapú
szabályzóval
történik. | |
A három
fázisú motor
frekvenciaváltóval
szabályozható. | |
Poros,
füstös,
olajgőzös,
párás,
szennyezett
levegő
szállítására
is alkalmas. | |
Mostoha körülmények között is
használható, ipari felhasználásra. | |
Folyamatos üzemre -25°C és +60°C közötti
levegő szállítására alkalmas. | |
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
WPS-18 C ventilátor |
1220 |
1000 |
0,37 |
70 |
2800 |
195000 |
|
WPS-20 AN ventilátor |
2000 |
270 |
0,25 |
65 |
900 |
183000 | |
WPS-20 BN ventilátor |
4050 |
2150 |
2,2 |
98 |
2800 |
278000 |
|
WPS-25 AN ventilátor |
2000 |
610 |
0,37 |
68 |
1400 |
237000 | |
WPS-25 AN 1F ventilátor |
2000 |
610 |
0,37 |
68 |
1400 |
239000 |
|
WPS-25 BN ventilátor |
4200 |
2300 |
2,2 |
98 |
2800 |
288000 | |
WPS-25 CN ventilátor |
7500 |
2180 |
3,0 |
99 |
2800 |
373000 |
|
WPS-25 DN ventilátor |
5700 |
880 |
1,1 |
85 |
1400 |
355000 | |
WPS-25 E ventilátor |
9000 |
6000 |
7,5 |
101 |
2800 |
595000 |
|
WPS-31 AN ventilátor |
3500 |
630 |
0,55 |
86 |
1400 |
265000 | |
WPS-31 AN 1F ventilátor |
3500 |
630 |
0,55 |
86 |
1400 |
265000 |
|
WPS-31 BN ventilátor |
6800 |
2300 |
3,0 |
99 |
2800 |
325000 | |
WPS-31 C ventilátor |
8900 |
2700 |
5,5 |
100 |
2800 |
538000 |
|
WPS-35 A ventilátor |
7300 |
780 |
1,5 |
81 |
1400 |
397000 | |
WPS-35 A 1F ventilátor |
7300 |
780 |
1,5 |
81 |
1400 |
397000 |
|
WPS-35 B ventilátor |
13500 |
3080 |
7,5 |
99 |
2800 |
676000 | |
WPS-40 A ventilátor |
6300 |
920 |
3,0 |
85 |
1400 |
588000 |
|
WPS-40 BN ventilátor |
11200 |
700 |
1,5 |
83 |
900 |
565000 | |
WPS-40 C ventilátor |
16000 |
1400 |
4,0 |
93 |
1400 |
755000 |
|
WPS-45 B ventilátor |
22500 |
1800 |
7,5 |
95 |
1400 |
973000 |
|
| |
|
ventilátorok paraméterei |
PDF formátumban |
| |
|
WPR
Centrifugál szellőztető ventilátorcsalád. | |
Mezőgazdasági és ipari felhasználásra. | |
Mezőgazdasági felhasználás: Légcsatornához építve gabona silók |
hűtésére, levegőztetésére, vagy a gabona közvetlen szárítására. |
A magasabb nyomásérték lehetővé teszi a
gabona mély átszellőztetését. |
Normál vagy horganyzott kivitelben rendelhető. |
|
Alap gyártási pozíció: LG 270 L6 pozíció (a képen). |
|
Standard kialakítás: Poliészterezett acéllemez ház és járókerék. | |
Speciális kialakítás: WPR OC Horganyzott járókerék és ház.
(rendelésre.) |
|
Háromfázisú, IP55 védettségű, fordulatszám szabályozható motor. |
|
Ipari felhasználás: Hosszabb
légcsatornákhoz is telepíthető. |
|
|
|
Típus |
m3/h |
Pa |
kW |
Feszültség |
ford/perc |
nettó listaár | |
WPR-2 |
4300 |
2300 |
2,2 |
400V 3F |
2800 |
231000 |
|
WPR-3 |
6700 |
2300 |
3,00 |
400V 3F |
2800 |
278000 | |
WPR-4 |
7500 |
2300 |
4,00 |
400V 3F |
2800 |
329000 |
|
WPR-5 |
9000 |
2750 |
5,5 |
400V 3F |
2800 |
373000 | |
WPR-7 |
14200 |
3150 |
7,5 |
400V 3F |
2800 |
443000 |
|
WPR-11 |
15900 |
3000 |
11,00 |
400V 3F |
2800 |
678000 | |
WPR-15 |
16700 |
3500 |
15,00 |
400V 3F |
2800 |
883000 |
|
WPR-18 |
18900 |
3800 |
18,5 |
400V 3F |
2800 |
963000 | |
|
|
|
|
|
|
|
|
WPR OC-2 |
4300 |
2300 |
2,2 |
400V 3F |
2800 |
295000 | |
WPR OC-3 |
6700 |
2300 |
3,0 |
400V 3F |
2800 |
373000 |
|
WPR OC-4 |
7500 |
2500 |
4,0 |
400V 3F |
2800 |
438000 | |
WPR OC-5 |
9000 |
2750 |
5,5 |
400V 3F |
2800 |
498000 |
|
WPR OC-7 |
14200 |
3150 |
7,5 |
400V 3F |
2800 |
596000 | |
WPR OC-11 |
15900 |
3000 |
11 |
400V 3F |
2800 |
865000 |
|
WPR OC-15 |
16700 |
3500 |
15 |
400V 3F |
2800 |
997000 | |
WPR OC-18 |
18900 |
3800 |
18,5 |
400V 3F |
2800 |
1134000 |
|
| |
|
ventilátorok paraméterei |
PDF formátumban |
| |
Légcsatorna ventilátor dob rotorral | |
befúvó és elszívó kivitelben
is megrendelhető | |
közvetlenül a négyzetes
légcsatornába szerelhető | |
poliészterezett acéllemez
ház, acél lapátok. |
egy vagy háromfázisú
motorral rendelhető
Szabályozható. -15°C és
+60°C közötti használatra. |
lehetőség van 100°C fok hőtűrésű ventilátor rendelésre |
tiszta vagy
szennyezett poros,
közeghez
is ajánlott. |
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
PFK -200/4 ventilátor |
1540 |
140 |
0,18 |
70 |
1400 |
399000 |
|
PFK -250/4 ventilátor |
2160 |
165 |
0,25 |
65 |
1400 |
425000 | |
PFK -315/4 ventilátor |
3200 |
200 |
0,37 |
74 |
1400 |
466000 |
|
PFK -355/4 ventilátor |
5800 |
340 |
0,75 |
72 |
1400 |
573000 | |
PFK -400/4 ventilátor |
7100 |
420 |
1,1 |
78 |
1400 |
775000 |
|
PFK -450/4 ventilátor |
9000 |
520 |
1,5 |
80 |
1400 |
993000 | |
PFK -500/4 ventilátor |
13000 |
600 |
2,2 |
80 |
1400 |
1187000 |
| |
PFK -355/6 ventilátor |
3250 |
150 |
0,25 |
65 |
900 |
455000 |
| |
PFK -400/6 ventilátor |
4500 |
160 |
0,37 |
69 |
900 |
758000 |
| |
PFK -450/6 ventilátor |
5450 |
200 |
0,55 |
70 |
900 |
991000 |
|
PFK -500/6 ventilátor |
7920 |
250 |
0,75 |
70 |
900 |
1115000 |
|
| |
|
|
WDS tetőventilátor |
|
Enyhén
szennyezett közeghez |
|
ventilátorok paraméterei |
PDF formátumban |
|
|
|
Tetőventilátor 16-25 cm csőátmérővel vízszintes kifúvással. |
Csendes üzemmódú, energiatakarékos, kis
fogyasztású ventilátor.
Poliészterezett
acélház. (A motor a légáramban helyezkedik
el.) | |
Speciális, időálló műanyag lapátok.
Egyfázisú aszinkron motor. | |
Fordulatszám változtatással
szabályozható légszállítás. | |
Lakótelepek, üzemek, irodák, lakások,
garázsok szellőztetésére. | |
A ventilátorok hosszú élettartamú EBM-PAPST
motorral készülnek. | |
Átfolyó hőmérséklet + 75 ºC -ig. (WDS 20 B,
25 + 60 C-ig.) | |
Az energiatakarékos WDS 20 A tetőventilátor
ideális a tízemeletes | |
panelházak energia hatékony szellőztetésére.
Fogyasztás 115 watt. |
|
|
| |
Típus |
m3/h |
Pa |
kW |
dB/4m. |
V |
ford/perc |
nettó listaár | |
WDS-16 A ventilátor |
570 |
320 |
0,052 |
65 |
230 |
2500 |
131000 | |
WDS-16 B ventilátor |
860 |
370 |
0,085 |
63 |
230 |
2600 |
135000 | |
WDS-18
ventilátor |
1450 |
650 |
0,210 |
70 |
230 |
2600 |
195000 | |
WDS-20 A ventilátor |
2015 |
270 |
0,115 |
61 |
230 |
1380 |
225000 | |
WDS-20 B ventilátor |
2435 |
550 |
0,280 |
75 |
230 |
2750 |
263000 | |
WDS-25
ventilátor |
3160 |
400 |
0,245 |
67 |
230 |
1420 |
272000 |
|
| |  |
|
WDS-N tetőventilátor |
|
Enyhén szennyezett közeghez |
|
ventilátorok paraméterei |
PDF
formátumban |
| |
|
Energiatakarékos
tetőventilátor 16 cm
csőátmérővel | |
Poliészterezett
acélház. (A
motor a
légáramban
helyezkedik
el.) | |
Speciális
műanyag
lapát.
Egyfázisú
aszinkron
EBM PAPST
motor. IP
44. | |
Fordulatszám
változtatással
szabályozható
légszállítás. | |
Elsősorban
konyhák
szellőztetésére,
családi
házakhoz. | |
Négyzetes
talpazattal
ellátva. | |
|
|
| |
Típus |
m3/h |
Pa |
kW |
dB/4m. |
V |
ford/perc |
nettó listaár | |
WDS-N 16 ventilátor |
570 |
320 |
0,055 |
62 |
230 |
2500 |
135000 |
|
| |
|
|
RUFINO B
tetőventilátor |
|
Enyhén szennyezett közeghez |
|
ventilátorok paraméterei |
PDF formátumban |
| |
|
Tetőventilátor 16-35 cm
csőátmérővel (dob rotorral) | |
Poliészterezett
acélház. (A
motor külön
kamrában
helyezkedik
el.) IP 54. | |
-15°C és
+40°C
közötti
használatra. | |
Üzemek,
irodák,
lakások,
garázsok
szellőztetésére. | |
Tiszta közeg
szállítására. | |
Szakaszos
üzemre
javasolt. | |
Nem
szabályozható. | |
| |
| |
| |
|
|
| |
Típus |
m3/h |
Pa |
kW |
dB/4m. |
V |
ford/perc |
nettó listaár | |
RUFINO B-16 C |
1425 |
450 |
0.55 |
71 |
230 |
2800 |
110000 |
|
RUFINO B-20 B 1F |
1475 |
450 |
0.55 |
71 |
230 |
2800 |
95590 | |
RUFINO B-31 C |
3200 |
410 |
1.5 |
72 |
230 |
1400 |
119900 |
|
RUFINO B-35 A 1F |
3500 |
420 |
1.5 |
71 |
230 |
1400 |
149000 |
|
| |
|
|
RUFINO P tetőventilátor |
|
Szennyezett közeghez |
|
ventilátorok paraméterei |
PDF formátumban |
| |
|
|
Tetőventilátor 20-35 cm
csőátmérővel (radiális) | |
|
Poliészterezett
acélház. (A
motor külön
kamrában
helyezkedik
el.) IP55 | |
|
-15°C és
+40°C
közötti
használatra. | |
|
Üzemek,
irodák,
lakások,
garázsok
szellőztetésére. | |
|
Szennyezett
levegő
szállítására. | |
|
Szakaszos
üzemre
javasolt. | |
|
Nem
szabályozható. | |
|
| |
|
|
|
| |
Típus |
m3/h |
Pa |
kW |
dB/4m. |
V |
ford/perc |
nettó listaár |
|
RUFINO P-16 C 1F |
1250 |
480 |
0.18 |
62 |
230 |
2800 |
105000 |
|
RUFINO P-20
B 1F |
2500 |
430 |
0,37 |
72 |
230 |
1400 |
127000 |
|
RUFINO P-25 A 1F |
2950 |
435 |
0.37 |
72 |
230 |
1400 |
129000 |
|
| |
|
|
RUFINO SB
tetőventilátor |
|
Enyhén szennyezett közeghez |
|
ventilátorok paraméterei |
PDF formátumban |
| |
|
Tetőventilátor 14-35 cm
csőátmérővel dob rotorral. | |
Poliészterezett
acélház. (A
motor külön
kamrában
helyezkedik
el.) | |
Egyfázisú
vagy
háromfázisú
IP 55
védettségű
szabályozható
motorok. | |
Átfolyó
hőmérséklet:
-25°C és
+60°C
között. | |
Halk
üzemmód.
Kevésbé
szennyezett
közeg
szállítására. | |
Üzemek,
irodák,
lakások,
garázsok
szellőztetésére. | |
Folyamatos
üzemre.
Mostoha
körülmények
között is
használható. | |
Fordulatszám
szabályozható. | |
Ventilátor
garancia 2
év. Várható
élettartam
12-15 év. | |
| |
|
|
| |
Típus |
m3/h |
Pa |
kW |
dB/4m. |
V |
ford/perc |
nettó listaár | |
RUFINO SB-14 B 1F ventilátor |
600 |
320 |
0,12 |
53 |
230 |
2800 |
114000 |
|
RUFINO SB-14 B 3F ventilátor |
600 |
320 |
0,12 |
53 |
400 |
2800 |
127000 |
|
RUFINO SB-16 A ventilátor |
480 |
200 |
0,12 |
55 |
400 |
1400 |
134000 | |
RUFINO SB-16 A 1F ventilátor |
480 |
200 |
0,12 |
55 |
230 |
1400 |
134000 | |
RUFINO SB-16 B ventilátor |
1025 |
450 |
0,37 |
67 |
400 |
2800 |
139000 | |
RUFINO SB-16 B 1F ventilátor |
1025 |
450 |
0,37 |
67 |
230 |
2800 |
139000 | |
RUFINO SB-16 C ventilátor |
1425 |
450 |
0,55 |
71 |
400 |
2800 |
145000 | |
RUFINO SB-16 C 1F ventilátor |
1425 |
450 |
0,55 |
71 |
230 |
2800 |
145000 | |
RUFINO SB-18 A ventilátor |
1220 |
250 |
0,25 |
68 |
400 |
1400 |
156000 | |
|
RUFINO SB-18 A 1F ventilátor |
1220 |
250 |
0,25 |
68 |
230 |
1400 |
156000 | |
RUFINO SB-18 B ventilátor |
2700 |
650 |
1,5 |
77 |
400 |
2800 |
188000 | |
|
RUFINO SB-18 B 1F ventilátor |
2700 |
650 |
1,5 |
77 |
230 |
2800 |
188000 | |
RUFINO SB-20 A ventilátor |
630 |
230 |
0,12 |
70 |
400 |
1400 |
154000 | |
RUFINO SB-20 A 1F ventilátor |
630 |
230 |
0,12 |
70 |
230 |
1400 |
154000 | |
RUFINO SB-20 B ventilátor |
1475 |
450 |
0,55 |
75 |
400 |
2800 |
182000 | |
RUFINO SB-20 B 1F ventilátor |
1475 |
450 |
0,55 |
75 |
230 |
2800 |
182000 | |
RUFINO SB-20 C ventilátor |
2050 |
300 |
0,37 |
63 |
400 |
1400 |
175000 | |
RUFINO SB-20 C 1F ventilátor |
2050 |
300 |
0,37 |
63 |
230 |
1400 |
175000 | |
RUFINO SB-25 C ventilátor |
2430 |
330 |
0,75 |
70 |
400 |
1400 |
179000 | |
RUFINO SB-25 C 1F ventilátor |
2430 |
330 |
0,75 |
70 |
230 |
1400 |
179000 | |
RUFINO SB-31 A ventilátor |
2400 |
190 |
0,75 |
64 |
400 |
900 |
199000 | |
RUFINO SB-31 B ventilátor |
2800 |
400 |
0,75 |
70 |
400 |
1400 |
205000 | |
RUFINO SB-31 B 1F ventilátor |
2800 |
400 |
0,75 |
70 |
230 |
1400 |
205000 | |
RUFINO SB-31 C ventilátor |
3200 |
410 |
1,1 |
72 |
400 |
1400 |
209000 | |
RUFINO SB-31 C 1F ventilátor |
3200 |
410 |
1,1 |
72 |
230 |
1400 |
209000 | |
RUFINO SB-35 A ventilátor |
3500 |
420 |
1,5 |
72 |
400 |
1400 |
215000 | |
RUFINO SB-35 A 1F ventilátor |
3500 |
420 |
1,5 |
72 |
230 |
1400 |
215000 | |
RUFINO SB-35 B
ventilátor |
7000 |
450 |
2,2 |
74 |
400 |
900 |
388000 |
|
| |
|
|
RUFINO SP
tetőventilátor |
|
Szennyezett közeghez |
|
ventilátorok paraméterei |
PDF formátumban |
| |
|
Tetőventilátor 18-40 cm
csőátmérővel radiál
járókerékkel. | |
Poliészterezett
acélház. (A
motor külön
kamrában
helyezkedik
el.) | |
Egyfázisú
vagy
háromfázisú
IP 55
védettségű
szabályozható
motorok. | |
-25°C és
+40°C
közötti
használatra.
Szennyezett
közeg
szállítására. | |
Üzemek,
irodák,
lakások,
garázsok
szellőztetésére. | |
Gyártócsarnokok,
összeszerelő
üzemekhez,
erősen
szennyezett
levegő | |
szállítására.
Füstgázok,
olajgőzök,
párás levegő
szállítására
alkalmas. | |
0-24
folyamatos
üzemre
alkalmas.
Gondozásmentes. | |
A
fordulatszám
szabályozható. | |
|
|
| |
Típus |
m3/h |
Pa |
kW |
dB/4m. |
V |
ford/perc |
nettó listaár | |
RUFINO SP-18 1F
ventilátor |
1620 |
780 |
0,37 |
69 |
230 |
2800 |
199000 | |
RUFINO SP-18 3F
ventilátor |
1620 |
780 |
0,37 |
69 |
400 |
2800 |
199000 | |
RUFINO SP-20BN 3F
ventilátor |
2500 |
430 |
0,25 |
67 |
400 |
1400 |
210000 | |
RUFINO SP-20BN 1F
ventilátor |
2500 |
430 |
0,25 |
67 |
230 |
1400 |
210000 | |
RUFINO SP-20CN 3F
ventilátor |
3800 |
1700 |
2.2 |
85 |
400 |
2800 |
249000 | |
RUFINO SP-25AN 3F
ventilátor |
2950 |
435 |
0,25 |
67 |
400 |
1400 |
208000 | |
RUFINO SP-25AN 1F
ventilátor |
2950 |
435 |
0,25 |
67 |
230 |
1400 |
208000 | |
RUFINO SP-25BN 3F
ventilátor |
3750 |
480 |
0,55 |
69 |
400 |
1400 |
217000 | |
RUFINO SP-25BN 1F
ventilátor |
3750 |
480 |
0,55 |
69 |
230 |
1400 |
217000 | |
RUFINO SP-25CN 3F
ventilátor |
7800 |
2000 |
3,0 |
90 |
400 |
2800 |
278000 | |
RUFINO SP-25 DN
ventilátor |
5200 |
800 |
1.1 |
81 |
400 |
1400 |
377000 | |
RUFINO SP-25 DN 1F
ventilátor |
5200 |
800 |
1.1 |
81 |
230 |
1400 |
377000 | |
RUFINO SP-31AN 3F
ventilátor |
2250 |
180 |
0,18 |
66 |
400 |
900 |
222000 | |
RUFINO SP-31BN 3F
ventilátor |
4150 |
550 |
0,55 |
76 |
400 |
1400 |
225000 | |
RUFINO SP-31BN 1F
ventilátor |
4150 |
550 |
0,55 |
76 |
230 |
1400 |
225000 | |
RUFINO SP-31CN 3F
ventilátor |
8200 |
2000 |
3,0 |
97 |
400 |
2800 |
315000 | |
RUFINO SP-31D 3F
ventilátor |
4900 |
500 |
0,75 |
72 |
400 |
1400 |
365000 | |
RUFINO SP-31D 1F
ventilátor |
4900 |
500 |
0,75 |
72 |
230 |
1400 |
365000 | |
RUFINO SP-35 A
ventilátor |
8350 |
620 |
1,1 |
79 |
400 |
1400 |
395000 | |
RUFINO SP-35 A 1F
ventilátor |
8350 |
620 |
1,5 |
79 |
230 |
1400 |
395000 |
|
RUFINO SP-40 A
ventilátor |
7500 |
1280 |
3,0 |
79 |
400 |
1400 |
498000 | |
RUFINO SP -40BN
ventilátor |
11800 |
500 |
1.5 |
72 |
400 |
900 |
555000 | |
RUFINO SP -40 CN
ventilátor |
16400 |
1000 |
4.0 |
86 |
400 |
1400 |
595000 |
|
| |
|
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|
|
|
Robbanásbiztos ventilátor
14-45 cm csőátmérővel |
|
Rozsdamentes acél
alkatrészek, állványzat. |
|
Radiális, spirális ház
védőhálóval. |
A rotor ellenáll a
szennyeződéseknek.
Z1-Z2 övezetben. IIA – IIB.
T1-T3-ig.
(Megrendelhető T4.
kategóriában is.) + 40°C
-ig.
|
|
|
|
|
|
|
Típus
|
m3/h
|
Pa
|
kW
|
dB
|
ford/perc
|
nettó listaár
|
|
WPE-14
ventilátor
|
740
|
360 |
0,12 |
75 |
2800 |
399000 |
|
|
WPE-16
ventilátor
|
900
|
400 |
0,18 |
77 |
2800 |
435000 |
|
WPE-18 M
ventilátor
|
810
|
160 |
0,09 |
69 |
1500 |
435000 |
|
|
WPE-18 D
ventilátor
|
1520
|
720 |
0,25 |
79 |
2800 |
458000 |
|
WPE-20 M
ventilátor
|
2200
|
280 |
0,25 |
69 |
1500 |
445000 |
|
|
WPE-20 D
ventilátor
|
4050
|
1100 |
1,5 |
82 |
2800 |
748000 |
|
WPE-25 M
ventilátor
|
3250
|
400 |
0,37 |
70 |
1500 |
595000 |
|
|
WPE-25 SN
ventilátor
|
5900
|
880 |
1,1 |
81 |
1500 |
699000 |
|
|
WPE-31 M
ventilátor
|
4500
|
620 |
0,75 |
75 |
1500 |
695000 |
| |
WPE-31 D
ventilátor |
9400 |
2280 |
5,5 |
5,5 |
1400 |
1258000 |
|
|
WPE-35 M
ventilátor |
7500 |
780 |
1,5 |
77 |
1400 |
798000 |
|
WPE-35 D
ventilátor |
16000 |
2700 |
7,5 |
99 |
2800 |
1585000 |
|
|
WPE-40 M
ventilátor |
7900 |
1300 |
3 |
88 |
1500 |
1388000 |
|
WPE-40 SN
ventilátor |
11200 |
700 |
1,5 |
78 |
900 |
1693000 |
|
|
WPE-40 DN
ventilátor |
16000 |
1400 |
4 |
89 |
1500 |
1840000 |
| |
WPE-45 D
ventilátor |
22500 |
1800 |
7,5 |
95 |
1400 |
2485000 |
| |
WPE-45 M
ventilátor |
17800 |
800 |
2,2 |
88 |
900 |
2399000 |
|
| |
|
|
|
ventilátorok
paraméterei
|
|
PDF
formátumban
|
|
|
Robbanásbiztos ventilátor
16-31 cm csőátmérővel |
|
Rozsdamentes acél
alkatrészek, állványzat. |
(dobrotorral) Kevésbé
szennyezett közeghez.
Z1-Z2 övezetben. IIA – IIB.
T1-T3-ig.
(Megrendelhető T4.
kategóriában is.) + 40°C
-ig.
|
|
|
|
|
|
|
|
|
Típus
|
m3/h
|
Pa
|
kW
|
dB
|
ford/perc
|
nettó listaár
|
|
WBE-16 M
ventilátor
|
864 |
190
|
0,12
|
65
|
1400
|
299000
|
|
|
WBE-16 D
ventilátor
|
1450 |
675
|
0,75
|
70
|
2800
|
338000 |
|
WBE-18 M
ventilátor
|
1440 |
190
|
0,25
|
60
|
1400
|
345000 |
|
|
WBE-18 D
ventilátor
|
3200 |
760
|
1,5
|
70
|
2800
|
397000 |
|
WBE-20
ventilátor
|
2160 |
350
|
0,37
|
69
|
1400
|
399000 |
|
|
WBE-25 M
ventilátor
|
1680 |
190
|
0,37
|
65
|
900
|
455000 |
|
WBE-25 D
ventilátor
|
3500 |
560
|
0,75
|
68
|
1400
|
540000 |
|
|
WBE-31 M
ventilátor
|
3460 |
290
|
0,75
|
65
|
900
|
595000 |
|
WBE-31 D
ventilátor
|
5400 |
730
|
2,2
|
70
|
1400
|
655000 |
| |
WBE-35 M
ventilátor
|
7200 |
530
|
2,2
|
72
|
900
|
768000 |
|
WBE-35 D
ventilátor |
13800 |
1220 |
7,5 |
82 |
1400 |
1265000 |
|
| |
|
|
WDPE robbanásbiztos
tetőventilátor |
|
Robbanásveszélyes szennyezett
közeghez |
|
ventilátorok paraméterei |
PDF formátumban |
| |
|
Robbanásbiztos
tetőventilátor 14-40 cm csőátmérővel | |
Rozsdamentes acél alkatrészek. | |
Az alsó
lemez rozsdamentes acél felső rész horganyzott. |
(Radiális) szennyezett közeghez
használható.
Z1-Z2 övezetben. IIA – IIB. T1-T3-ig.
(Megrendelhető
T4. kategóriában is.)
+ 40°C -ig. | |
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB/4m. |
ford/perc |
nettó listaár | |
WDPE-14
ventilátor |
700 |
315 |
0,12 |
75 |
2800 |
515000 |
|
WDPE-16 ventilátor |
1240 |
500 |
0,18 |
77 |
2800 |
524000 | |
WDPE-18 M
ventilátor |
810 |
170 |
0,12 |
69 |
1500 |
517000 |
|
WDPE-18 D ventilátor |
1520 |
690 |
0,25 |
79 |
2800 |
527000 | |
WDPE-20 M
ventilátor |
1500 |
350 |
0,25 |
69 |
1500 |
556000 |
|
WDPE-20 D ventilátor |
3900 |
1300 |
1,5 |
85 |
2800 |
636000 | |
WDPE-25 M
ventilátor |
2900 |
450 |
0,37 |
70 |
1500 |
584000 |
|
WDPE-25 D ventilátor |
9300 |
1600 |
2,2 |
88 |
2800 |
693000 | |
WDPE-25 SN
ventilátor |
5200 |
800 |
1,1 |
86 |
1400 |
793000 |
|
WDPE-31 M ventilátor |
4900 |
500 |
0,75 |
75 |
1500 |
788000 | |
WDPE-31 D
ventilátor |
9400 |
2280 |
5,5 |
98 |
2800 |
1126000 |
|
WDPE-35 M ventilátor |
8280 |
590 |
1,5 |
77 |
1400 |
836000 | |
WDPE-35 D
ventilátor |
16000 |
2700 |
7,5 |
99 |
2800 |
1324000 |
|
WDPE-40 M ventilátor |
7500 |
1290 |
3 |
82 |
1400 |
1214000 | |
WDPE-40 D ventilátor |
16400 |
1000 |
4 |
85 |
1400 |
1436000 |
|
| |
|
|
WDBE robbanásbiztos tetőventilátor |
|
Robbanásveszélyes tiszta közeghez |
|
ventilátorok paraméterei |
PDF
formátumban |
| |
|
Robbanásbiztos
tetőventilátor 16-35 cm csőátmérővel | |
Rozsdamentes
acél alkatrészek. | |
Az alsó
lemez rozsdamentes acél felső rész horganyzott. |
(Radiális)
tiszta közeghez
használható.
Z1-Z2
övezetben. IIA – IIB. T1-T3-ig.
(Megrendelhető
T4. kategóriában is.)
+ 40°C -ig.
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB/4m. |
ford/perc |
nettó listaár | |
WDBE-16 M ventilátor |
480 |
200 |
0,12 |
65 |
1500 |
347000 |
| |
WDBE-16 D ventilátor |
1425 |
450 |
0,55 |
75 |
2800 |
368000 | |
WDBE-18 M ventilátor |
1220 |
190 |
0,25 |
68 |
1400 |
399000 | |
WDBE-20 D ventilátor |
2050 |
300 |
0,37 |
68 |
1400 |
433000 |
| |
WDBE-25 S ventilátor |
2425 |
330 |
0,75 |
70 |
1400 |
468000 | |
WDBE-31 M ventilátor |
2400 |
190 |
0,75 |
64 |
900 |
578000 |
| |
WDBE-31 D ventilátor |
3200 |
410 |
1,5 |
72 |
1400 |
565000 | |
WDBE-35 M ventilátor |
3500 |
420 |
1,5 |
72 |
1400 |
546000 |
| |
WDBE-35 S ventilátor |
7000 |
450 |
2,2 |
73 |
900 |
973000 |
|
| |
 |
|
RUFINO OH B
saválló tetőventilátor |
|
Tiszta, maró
közeg szállítására |
|
ventilátorok
paraméterei |
PDF formátumban |
| |
|
Saválló tetőventilátor 16-35
cm csőátmérővel | |
Krómnikkel
ház krómnikkel lapátok. A motorfedél krómozott acél. | |
Elsősorban
maró
anyagokat tartalmazó közeg szállítására. | |
Fordulatszám
szabályozható
motor. IP 55 | |
Három vagy
egyfázisú motorral. (900-as fordulaton csak 3 fázisú.) | |
|
|
|
|
Típus |
m3/h |
Pa |
kW |
dB/4m. |
ford/perc |
nettó listaár | |
RUFINO OH
B-16 A ventilátor |
480 |
200 |
0,12 |
55 |
1400 |
258000 |
| |
RUFINO OH B-18 A ventilátor |
1220 |
250 |
0,25 |
68 |
1360 |
327000 |
| |
RUFINO OH B-18 B ventilátor |
2700 |
650 |
1,5 |
77 |
2800 |
369000 |
|
RUFINO OH B-20 C ventilátor |
2050 |
300 |
0,37 |
63 |
1400 |
357000 |
|
RUFINO OH B-25 C ventilátor |
2430 |
330 |
0,75 |
70 |
1400 |
379000 |
|
RUFINO OH B-31 A ventilátor |
1800 |
190 |
0,75 |
64 |
900 |
469000 |
|
RUFINO OH B-31 B ventilátor |
2800 |
400 |
0,75 |
70 |
1400 |
388000 |
|
RUFINO OH B-31 C ventilátor |
3200 |
410 |
1,1 |
72 |
1400 |
493000 |
| |
RUFINO OH B-35 A ventilátor |
3500 |
420 |
1,5 |
71 |
1400 |
455000 |
|
RUFINO OH B-35 B ventilátor |
7000 |
450 |
2,2 |
73 |
950 |
765000 |
|
| |
|
ventilátorok
paraméterei |
PDF formátumban |
| |
|
Saválló
tetőventilátor 16-40 cm csőátmérővel | |
Krómnikkel ház krómnikkel lapátok. A motorfedél krómozott acél. | |
Elsősorban
maró
anyagokat tartalmazó és szennyezett közeg szállítására. | |
Fordulatszám szabályozható motor. IP 55 | |
Három vagy
egyfázisú motorral. (900-as fordulaton csak 3 fázisú.) | | |
|
| |
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár |
|
RUFINO OH P-16 ventilátor |
1240 |
500 |
0,18 |
79 |
2800 |
385000 |
|
RUFINO OH P-18 M ventilátor |
810 |
160 |
0,12 |
69 |
1400 |
398000 |
|
RUFINO OH P-18 D ventilátor |
1520 |
720 |
0,25 |
79 |
2800 |
398000 |
|
RUFINO OH P-20 M ventilátor |
2500 |
430 |
0,25 |
69 |
1400 |
416000 |
|
RUFINO OH P-20 D ventilátor |
4050 |
1100 |
1,5 |
85 |
2800 |
478000 |
| |
RUFINO OH P-25 D ventilátor |
9300 |
1600 |
2,2 |
85 |
2800 |
530000 |
|
RUFINO OH P-25 M ventilátor |
3250 |
400 |
0,37 |
70 |
1400 |
447000 |
|
RUFINO OH P-25 S ventilátor |
6000 |
960 |
1,1 |
86 |
1400 |
673000 |
|
RUFINO OH P-31 M ventilátor |
4800 |
500 |
0,75 |
75 |
1400 |
641000 |
|
RUFINO OH P-35 M ventilátor |
8340 |
800 |
1,1 |
77 |
1400 |
675000 |
|
RUFINO OH P-40 M ventilátor |
7900 |
1300 |
3,0 |
82 |
1400 |
998000 |
|
RUFINO OH P-40 S ventilátor |
11200 |
500 |
1,5 |
79 |
900 |
995000 |
|
RUFINO OH P-40 D ventilátor |
16400 |
1000 |
4,0 |
85 |
1400 |
1138000 |
|
| |
 |
ventilátorok paraméterei |
PDF formátumban |
| |
Saválló ventilátor 16-31 cm csőátmérővel | |
krómnikkel ház, krómnikkel lapátok | |
Elsősorban maró anyagokat tartalmazó
tiszta közeg szállítására. | |
Fordulatszám
szabályozható. | |
Három vagy egyfázisú motorral. | |
| |
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
WB OH-16 A ventilátor |
800 |
190 |
0,12 |
60 |
1400 |
199000 |
|
WB OH-16 B ventilátor |
1450 |
675 |
0,75 |
72 |
2800 |
235000 | |
WB OH-18 A ventilátor |
1440 |
205 |
0,25 |
72 |
1400 |
269000 | |
WB OH-18 B ventilátor |
2180 |
1000 |
1,5 |
74 |
2800 |
295000 |
|
WB OH-20 ventilátor |
1930 |
380 |
0,37 |
69 |
1400 |
285000 | |
WB OH-25 B ventilátor |
3180 |
485 |
0,75 |
68 |
1400 |
297000 |
|
WB OH-31 A ventilátor |
3460 |
320 |
0,75 |
64 |
900 |
465000 | |
WB OH-31 B ventilátor |
5400 |
730 |
2,2 |
70 |
1400 |
488000 |
|
WB OH-35 A ventilátor |
7200 |
530 |
2,2 |
70 |
900 |
585000 | |
WB OH-35 B ventilátor |
13800 |
1220 |
7,5 |
70 |
1400 |
778000 |
|
| | |
ventilátorok
paraméterei | PDF formátumban |
| |
Saválló
ventilátor
14-50 cm
csőátmérővel | | krómnikkel ház, krómnikkel lapátok | |
Elsősorban
maró
anyagokat
tartalmazó
és
szennyezett
közeg
szállítására. | | Fordulatszám szabályozható. | |
Három vagy
egyfázisú
motorral. | | | |
|
|
|
Típus |
m3/h |
Pa |
kW |
dB |
ford/perc |
nettó listaár | |
WP OH-14
ventilátor |
740 |
360 |
0,12 |
75 |
2800 |
337000 | | WP OH-16 ventilátor |
900 |
400 | 0,18 | 77 |
2800 |
348000 |
|
WP OH-18 M ventilátor |
810 |
160 |
0,12 |
79 |
1400 |
355000 | | WP OH-18 D ventilátor | 1520 | 720 | 0,25 | 79 | 2800 |
395000 |
|
WP OH-20 M ventilátor |
2200 |
280 |
0,25 |
69 |
1400 |
376000 | | WP OH-20 D ventilátor | 4050 | 1100 | 1,5 | 82 | 2800 |
592000 |
|
WP OH-25 M ventilátor |
3250 |
400 |
0,37 |
70 |
1400 |
462000 | | WP OH-25
SN ventilátor |
5700 |
880 |
1,1 | 82 |
1400 |
578000 |
|
WP OH-31 M ventilátor |
4500 |
620 |
0,75 |
75 |
1400 |
498000 | | WP OH-31 D ventilátor | 9400 | 2280 | 5,5 | 98 | 1400 |
925000 |
|
WP OH-35 M ventilátor |
8340 |
800 |
1,5 |
77 |
1400 |
678000 | | WP OH-35 D ventilátor | 16210 | 2684 | 7,5 | 99 | 2800 |
1125000 |
|
WP OH-40 M ventilátor |
7600 |
1300 |
3,0 |
88 |
1400 |
998000 | | WP OH-40 S ventilátor | 12600 | 700 | 1,5 | 78 | 900 |
995000 |
|
WP OH-45 D ventilátor |
22500 |
1800 |
7,5 |
95 |
1400 |
1693000 |
|
WP OH-40 DN ventilátor |
16000 |
1400 |
4,0 |
93 |
1400 |
1292000 |
|
| |
|
