HŐVISSZANYERŐS LAKÁSSZELLŐZTETŐ

 rekuperátor
hővisszanyerő lakásszellőztető



 hővisszaforgató ventilátor

 hővisszaforgató ventilátor működési elv



Rekuperátor

Hővisszanyerős lakásszellőztető

Új lakások építése esetén rövid időn belül megtérülő befektetés.
Energiatakarékos, használatával a fűtési költség kedvezőbb lesz         mert csak annak a hőnek az árát kell kifizetni ami nem lett
visszaforgatva a rendszerbe.

Az elszívott elhasznált meleg levegő hőtartalmának
visszanyerésével a beömlő hideg levegőt előmelegíti.
Az elhasznált levegőt elszívja és friss levegőt fúj be a
speciális filtereken keresztül. (pollen,stb)
Nyári hónapokban is hatékony lehet, mert ilyenkor a bejövő friss
levegő hőjét átadja a kimenő hűvösebb levegőnek, ezzel segít
megtartani a benti, kellemesebb hőmérsékletet.

Alkalmas a nedvesedés, gombásodás csökkentésére.
Heatex (Svédország) alumínium betét, speciális filterek.
Családi ház, iroda, üzlet, műhely, kávézó, uszoda, szolárium, farm       ipari létesítmény stb. energiatakarékos légcseréjére ajánlott.

Nem véletlen, hogy egyre több nyugati városban hővisszanyerős
lakásszellőztető beépítése az építési engedély kiadásának előfeltétele.







ÁLTALÁNOS TUDNIVALÓK

  Hol és miért érdemes rekuperátort alkalmazni?

 A szellőztetés problémája az otthoni fa nyílászárók, műanyagra való cseréje után merül fel a leggyakrabban. A fa nyílászárók szigetelésének és a gravitációs szellőztetésnek köszönhetően a sok hézagon, résen át friss, de hideg levegő áramlik a helyiségekbe. Nincs szükség más szellőzőrendszerre, de a fűtési költségek az elveszett hőenergia miatt nagyon magasak .

A műanyag nyílászárókra való áttérést követően a fűtési költségek jelentősen csökkennek, de megjelenik egy sor új probléma: nedvesség, a kellemetlen szagok nem távoznak, a levegő minősége romlik, a falon megjelenhet a penész. Persze lehet alkalmazni hagyományos szellőztetést, de ez csak nyáron jó megoldás. Télen a meleg a szellőzőnyílásokon és a nyitott ablakokon át távozik, így a tervezett fűtési költségmegtakarítás „elillan”. A jól szigetelő nyílászárók beszerelése ellenére sincs költségmegtakarítás.

Erre a problémára van egy hatásos és gazdaságos megoldás: egy berendezés, amely lehetővé teszi a megfelelő szellőztetést, és a meleg benntartását - a rekuperátor.

Hogyan működik a rekuperátor?

A berendezés két ventilátorból és egy hőcserélő panelből áll. Az egyik ventilátor friss levegőt fúj be, a másik az elhasznált levegőt távolítja el. Eközben a két légáram áthalad a hőcserélő panelen anélkül, hogy keveredne egymással. A panel, az elhasznált levegő hőenergiáját átadja a beérkező légáramnak. Eredményképpen friss és meleg levegő áramlik a helyiségbe.

A készülék hatásfoka nagyon magas, így a fűtési költségek csökkennek, a komfortérzet nő.

A rekuperátor akár nyáron is eredményesen alkalmazható. Klimatizált, hűtött helyiségekben alkalmazva visszanyerhető a hűtésre fordított energia.

Milyen gazdasági előnyei vannak?

Egy 380 m3/h légcsere igényű, 160m2 területű épület éves kb. 200 nap hővisszanyeréses szellőztetés melletti energiamegtakarítása: 6000-7000kWh. Látható, hogy a berendezés ára hamar megtérül, gazdaságossága nyilvánvaló. Alkalmazhatósága széleskörű: irodák, fodrászat, kozmetika, fitnesz termek, szoláriumok, üzletek, bevásárló központok, kocsmák, kávézók, éttermek, műhelyek, üzemek.











Ipari rekuperátorok: ZWC 1,4N,5,6,7,8,9

Felépítés
Poliészterezett fém ház. Svéd, alumínium HEATEX betétek. Könnyen tisztítható, akár mosogatószeres vízzel is.                     A ZWC 4N,5,6 típusokban a betétet, a peremeken található keféknek (amelyek szigetelnek is) köszönhetően könnyen kivehető. Két ventilátor (befúvó és elszívó), szűrők (EU 3), vezérlők, leolvasztórendszer.
A ZWC R típusok melegítővel vannak ellátva. Ezekben a rekuperátorokban a helyiségekbe befúvott levegőt hőmérséklet-szabályzó vezérli, és egy biztonsági rendszer akadályozza meg a levegő túlzott felmelegedését a ventilátor meghibásodása, a cső eltömődése esetén.
Alkalmazás
Mindenhol, ahol folyamatos légcsere szükséges.
Széleskörű alkalmazás: irodák, fodrászat, kozmetika, fitnesz termek, szoláriumok, üzletek, bevásárló központok, kocsmák, kávézók, éttermek, műhelyek, üzemek. Itt a rekuperátorok nagy sikerrel válthatják ki a gravitációs ventilátorokat.


zwc_R_rekuperátor
ZWC_7_rekuperátor
Rekuperátorok ipari felhasználásra:
Típus (m3/h) (Pa) (w)   (ford/perc)  (kg) nettó listaár

ZWC-4 N830
160
2x481400 110
387000
ZWC-5   1140
490
2x1602500 113
481000
ZWC-6   1400
250
2x1301300 127
493000
ZWC-7 N2400
450
2x3701400 282
898800

zwc_R_rekuperátor


Rekuperátorok beépített fűtőbetéttel:

Típus

(m3/h)

(Pa)

(w)

  (ford/perc)  (kg) nettó listaár

ZWC-4N R
830
160
2x480
1400112 408000
ZWC-5 R
1140
490
2x160
2500116 502950
ZWC-6 R
1400
250
2x130
1300130 523950






Négysebességű rekuperátorok

Ezek a rekuperátorok ideálisak családi házakhoz és folyamatos légcserét igénylő helyekre.
A ZWC - B, D rekuperátorok legfőbb előnyei:
A régóta tesztelt és jól bevált ventilátoroknak köszönhetően a működésük hibamentes hosszú éveken keresztül. A ventilátorok csendesek, a 4-sebesség négy különböző teljesítményszint beállítását teszi lehetővé. Energiatakarékosak, gördülőcsapággyal szereltek (hosszú élettartam szerelés nélkül). Világszinvonalú EBM-PAPST motorok.
Svéd, alumínium HEATEX betétek biztosítják a paramétereket és a tartósságot. Könnyű tisztítani, akár mosogatószeres vízzel. A peremeken található keféknek (amelyek szigetelnek is) köszönhetően könnyű kivenni őket.
 Integrált, kis nyomással vezérelt leolvasztórendszer, amely átmenetileg lekapcsolja a befúvó ventilátort.
 A rekuperátorok vezérlése a befúvó és elszívó ventilátorok egymástól független sebességállításának köszönhetően egyszerű és megbízható.
Sztenderd, könnyen beszerezhető szűrők (EU 3). Erősebb szűrő is alkalmazható.
A rekuperátorok szigetelő réteggel vannak bevonva.




Rekuperátorok négysebességű ventilátorokkal szerelve, családi házakhoz:


Típus Légszállítás (m3/h) Nyomás (Pa) (w) (kg) nettó listaár
ZWC-B
140/230/320/450
80/170/260/330
max 2 x 114
52 365000
ZWC-D
200/280/400/650
230/320/390/430
max 2 x 195
50 399000








SZELLŐZTETÉS hő és páratartalom visszanyeréssel

Speciális betétek alkalmazásának köszönhetően nem szárad ki a levegő.
A hagyományos alumínium és PVC betétek "csak" hővisszanyerésre alkalmasak. Főként télen, a páratartalom elvész. A helyiségbe meleg, de száraz levegő áramlik. A páratartalom növeléséhez esetleg költséges berendezéseket kell használni.
Az új, cellulózbetétekkel ellátott rekuperátorok lehetővé teszik nemcsak a hő, de a páratartalom visszanyerését is, nem szárítják ki a levegőt.
További előnyük a kondenzvíz hiányából eredő takarékosság. Szükségtelen a kondenzvízelvezető installáció, nem deresedik a betét, nincs szükség fűtőpanelre. Teljesítményük szabályozható (3 sebesség), így a panel működése kontrollálható.
Széles körben alkalmazzák mindenhol, ahol folyamatos légcsere szükséges. Főként lakásokban és irodákban. Tetszőleges helyzetben szerelhetőek, akár álmennyezetre alá is.

Hogyan működik a B3B típusú rekuperátor?

 A berendezés két ventilátorból és egy cellulóz hőcserélő panelből áll. Az egyik ventilátor friss levegőt fúj be, a másik az elhasznált levegőt távolítja el. Eközben a két légáram áthalad a hőcserélő panelen anélkül, hogy keveredne egymással.            A panel, az elhasznált levegő hőenergiáját és páratartalmát átadja a beérkező légáramnak. Eredményképpen meleg és megfelelő páratartalmú levegő érkezik a helyiségbe. A fűtési költségek csökkennek, a komfortérzet nő.
A rekuperátor akár nyáron is eredményesen alkalmazható. Klimatizált, hűtött helyiségekben alkalmazva visszanyerhető a hűtésre fordított energia.


b3b


Speciális cellulózbetéttel szerelt rekuperátorok hő és páratartalom visszanyeréssel:



Típus

 (m3/h)

Nyomás (Pa)

(w)

(kg)

nettó listaár

B3B-WX 30350 22012521

299000

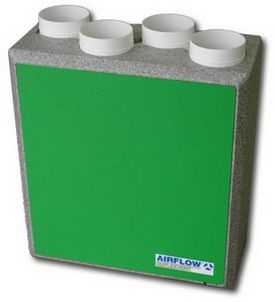

Energiatakarékos lakásszellőztető készülék


Az új, EC energiatakarékos motorokkal szerelt hőcserélős lakásszellőztető SAP Appendix Q tanusítvánnyal rendelkezik
Alkalmas passzív házak , energia takarékos házak szellőztetésének megvalósításához is.
A készülék öt sebességi fokozatú kapcsolóval (3 x manuális, 2 x külső érzékelő bekötési pontok) van ellátva.
Az általános célú szellőztetéshez a készülékben javasolt beállítási pontok találhatóak.
Opcionális külső érzékelők, ( CO2, páratartalom, időzítő / óra, mozgás/ PIR, stb.) általi vezérlési módra is van lehetőség.



Speciális alacsony energiafogyasztású EC motorral szerelt

rekuperátor



Típus  (m3/h) (w) (kg) nettó listaár

DUPLEXVENT DV 72 EC

MAX 280 19 -15014314000

Névleges feszültség 230 V ~
Frekvenciája 50 Hz / 60 Hz
Fogyasztás 19 W – 150 W ( 5 sebességi fokozat )
Maximális légszállítás 280 m3 / h
Méretek: (szélesség x magasság x mélység) [mm] 560 x 635 x 260
Csőátmérő [mm] 125
Szűrő osztály: EU3
Súly 14 kg
Védettség IPX2
Termikus hatásfok
91 %

Duplexvent rekuperátor paraméterei

PDF formátumban





A rekuperátorok technikai adatainak megtekintéséhez kattintson a PDF ikonra.

Vissza a ventilátor főoldalra                                                                                                                     ÁRAINK VISZONTELADÓI NETTÓ LISTAÁRAK!
